Programmateur Jtag USB
Comment allimenter la puce ?
Si vous possédez une puce gligli et le câble Jtag en USB vous avez du vous rendre compte que pour pouvoir lancer la programmation de la puce pour le Glitch Hack il faut allimenter la puce.
Voici une petite astuce que m'a donné Bonx par téléphone lors de nos essais pour pouvoir allimenter la puce en 3,3 V
Et comme on a peur de rien on va de ce pas couper les fils d'un CK3 pour s'en servir d'allimentation.

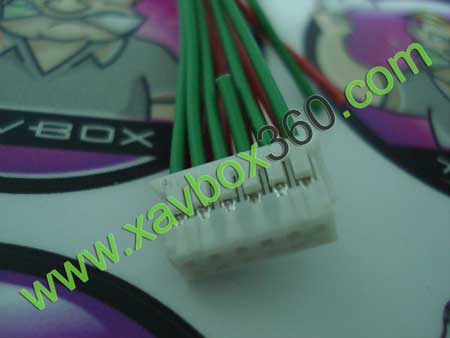

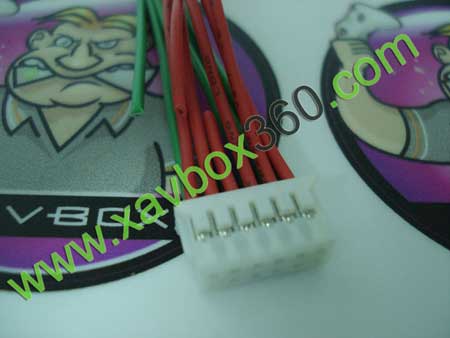

Pour éviter d'avoir à tester les câbles ou de couper au hasard, voici une photo montrant à quoi correspondent ces fils

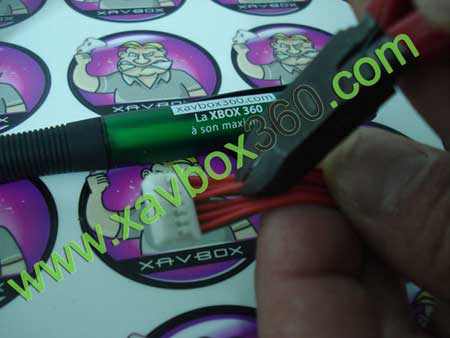

Dans notre cas, seul les points 5 et 6 vont nous servir, et c'est parti pour un petit coup de pince coupante
le fil n°5 pour le GND (-)
le fil n°6 pour le +3.3V

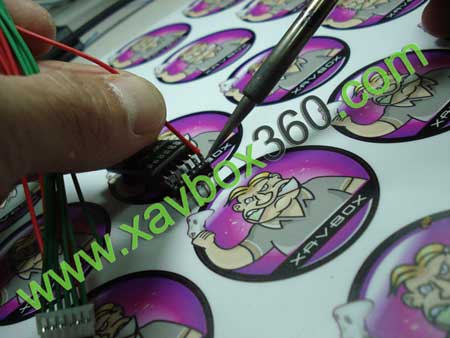

et on soude

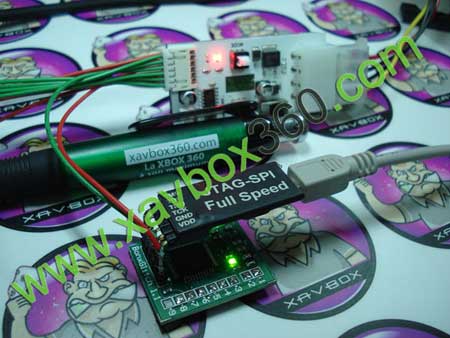

et voilà, il ne reste plus qu'à brancher le CK3, et l'allimenter, puis lancer impact de xilinx pour programmer la puce
Pour voir l'explication en entier, CLIQUEZ ICI
