Rebuild LPC= Reconstitution du port LPC

Pour Xbox v 1.6 il faut reconstruire le LPC de la carte mère...

Dès l'apparition des Xbox v 1.6, ce fut la panique, il fallait souder plusieurs fils au dos de la carte mère pour reconstruire le port LPC de la carte mère (quelques plans disponibles sur le Blog http://xavbox.blogspot.com ).

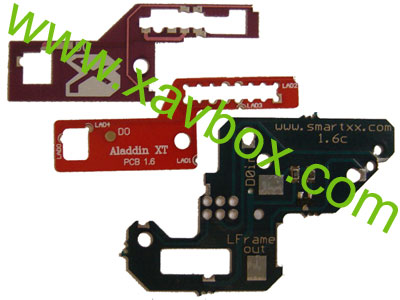

rebuild lpc

Pour faciliter la pose de puces sur Xbox 1.6, certaines Team ont sortis un PCB qui se plaque au dos de la carte mère (sauf erreur, il me semble que ce soit la Team Smartxx qui ait sorti le premier model, si vous êtes perdu en anglais, pour tout savoir sur les Smartxx : http://halloween.xavbox.com)

Maintenant il existe de nombreux models, sur certaines puces il est livré en option, et pour d'autres, directement livré avec la puce (ça dépends également de la boutique, donc choisissez une boutique de qualité dans les "boutiques partenaires de Xavbox")

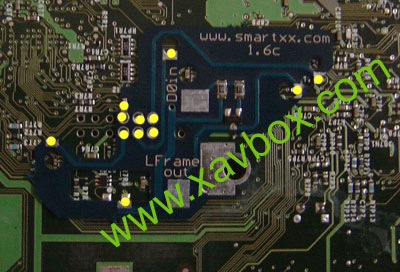

Rebuild LPC Smartxx :

(envoyé par Smartxx pour test, merci à eux)
Il suffit de poser le Rebuild LPC comme sur la photo ci-dessous et de souder
(les points de soudure sont marquées en jaune)

smartxx rebuild

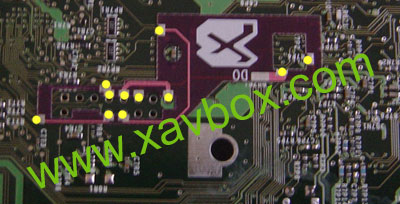

Rebuild LPC Xecuter :

(envoyé par Divineo pour test, merci à eux)
Il suffit de poser le Rebuild LPC comme sur la photo ci-dessous et de souder
(les points de soudure sont marquées en jaune)

rebuild executer

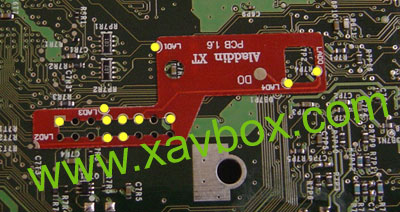

Rebuild Aladdin XT

(envoyé par Divineo pour test, merci à eux)
Il suffit de poser le Rebuild LPC comme sur la photo ci-dessous et de souder
(les points de soudure sont marquées en jaune)

rebuild aladdin XT

Le rebuild d'une marque peut fonctionner avec différentes puces, il faut juste s'assurer que la reconstitution du LPC soit la même
(si il vous a été fournit avec la puce, ça marche)

Mon avis sur le Rebuild :

Facilite grandement la pose d'une puce sur Xbox 1.6, mais gâche le plaisir de souder des petits fils :-)
Attention, le rebuild ne fait pas de miracle, il vous guide simplement pour savoir où mettre les points de soudures, il faut quand même un fer à souder fin et pas trop chaud... Parfois il peut y avoir de petits décallage, faites un petit point de soudure à une extrémité du Rebuild LPC, puis un autre à l'autre extrémité, puis assurez-vous que le Rebuild LPC soir bien en place en face des points de soudure avant de le souder.
Soudez le pin header avant de souder le Rebuild LPC, sinon vous n'aurez plus qu'à retirer la soudure du port LPC  :-(
