COMMENT TROUVER LE D0 ?

Le D0 est le point le plus sensible à souder pour monter sa puce...
Attention car à partir des Xbox v 1.2, le D0 n'est plus au même endroit...
Pour repérer le D0 plus facilement sur les photos, je l'ai dessiné en rouge (juste au bout de la flèche verte)

Cliquez sur la photo pour l'agrandir, et pour télécharger la photo en Haute Résolution (1280 x 960) il faut cliquer sur "PHOTO HR")

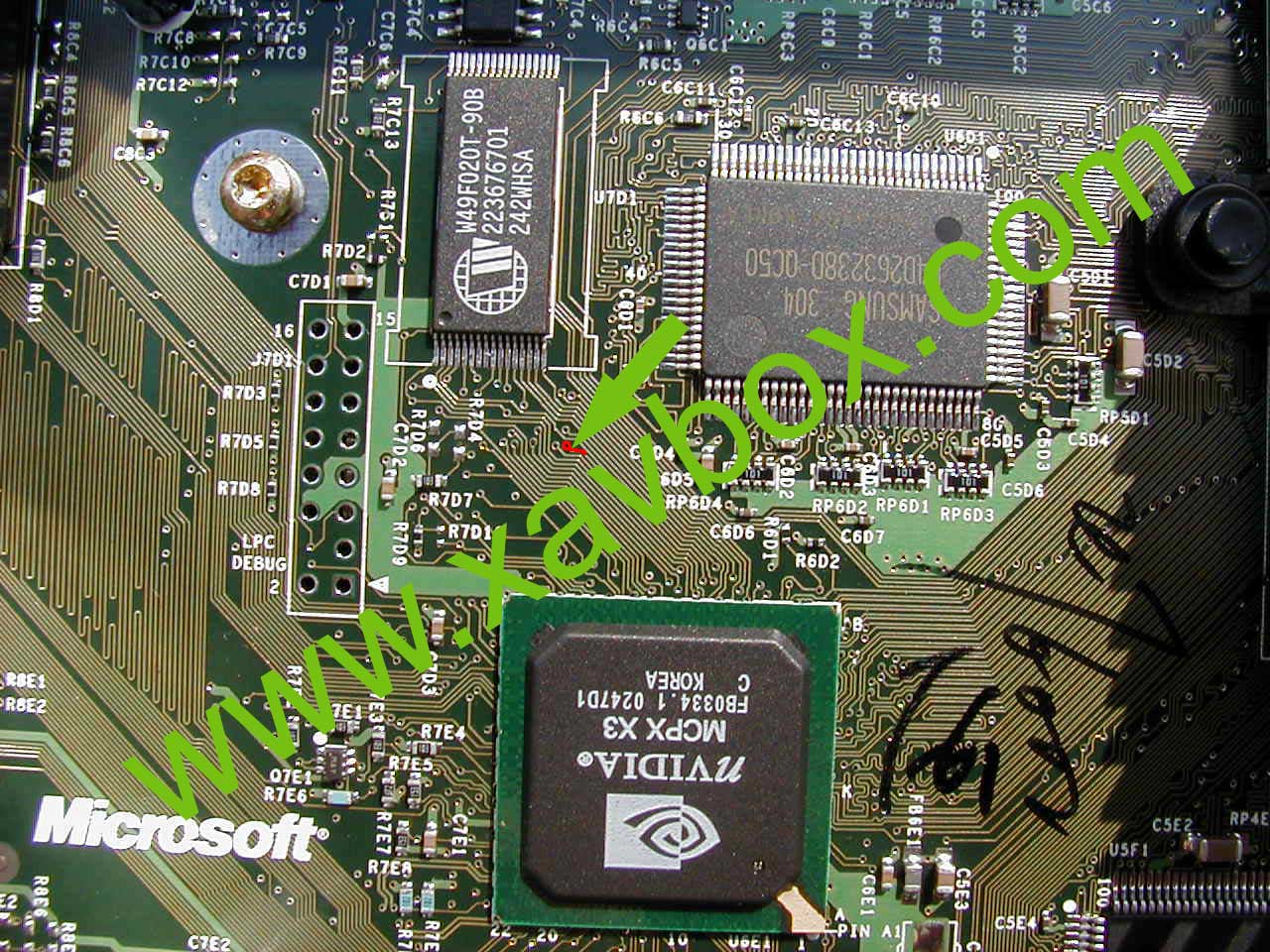

Le D0 que l'on trouve sur les Xbox v. 1.0 / 1.1
PHOTO HR	PHOTO HR

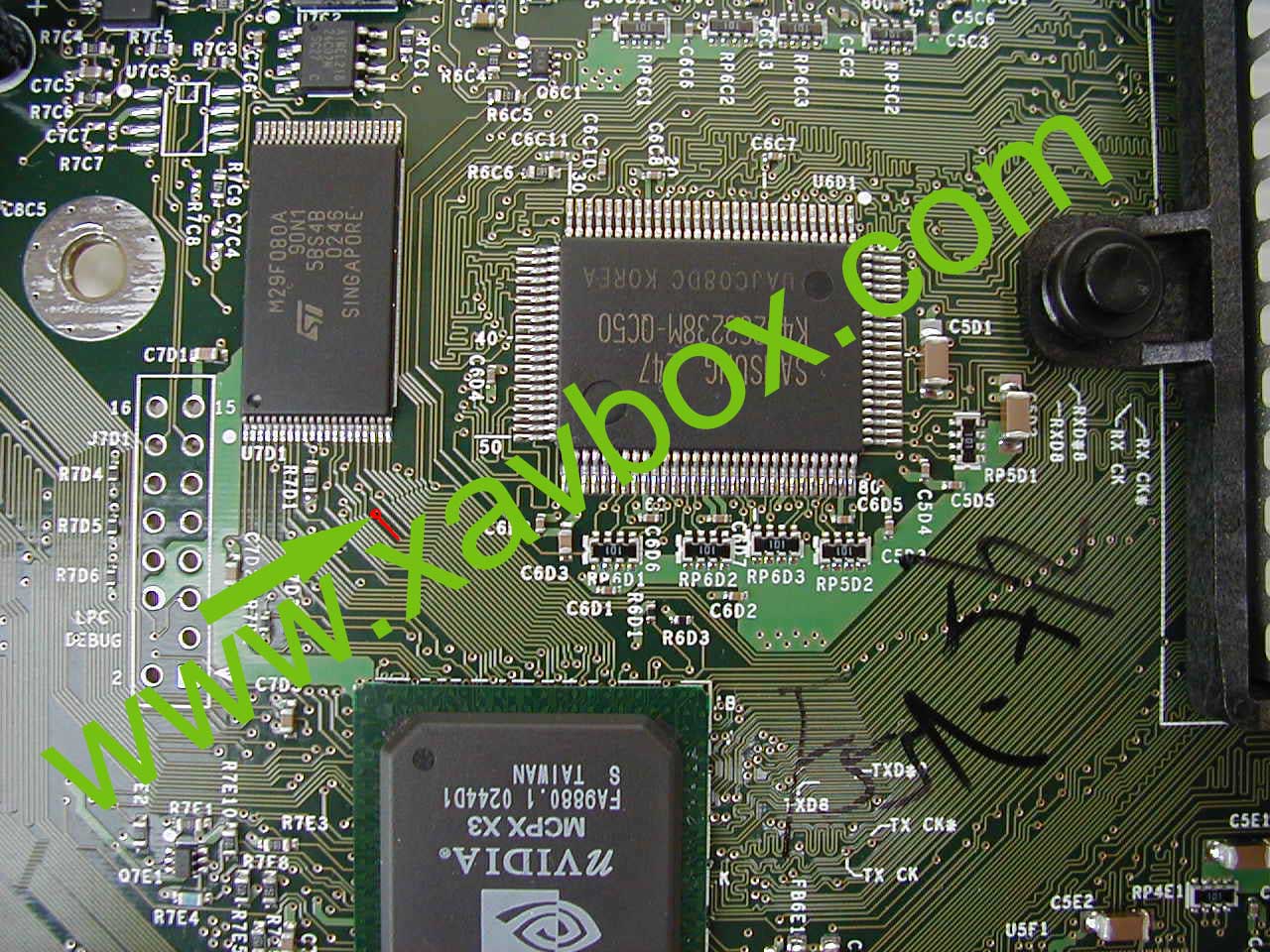

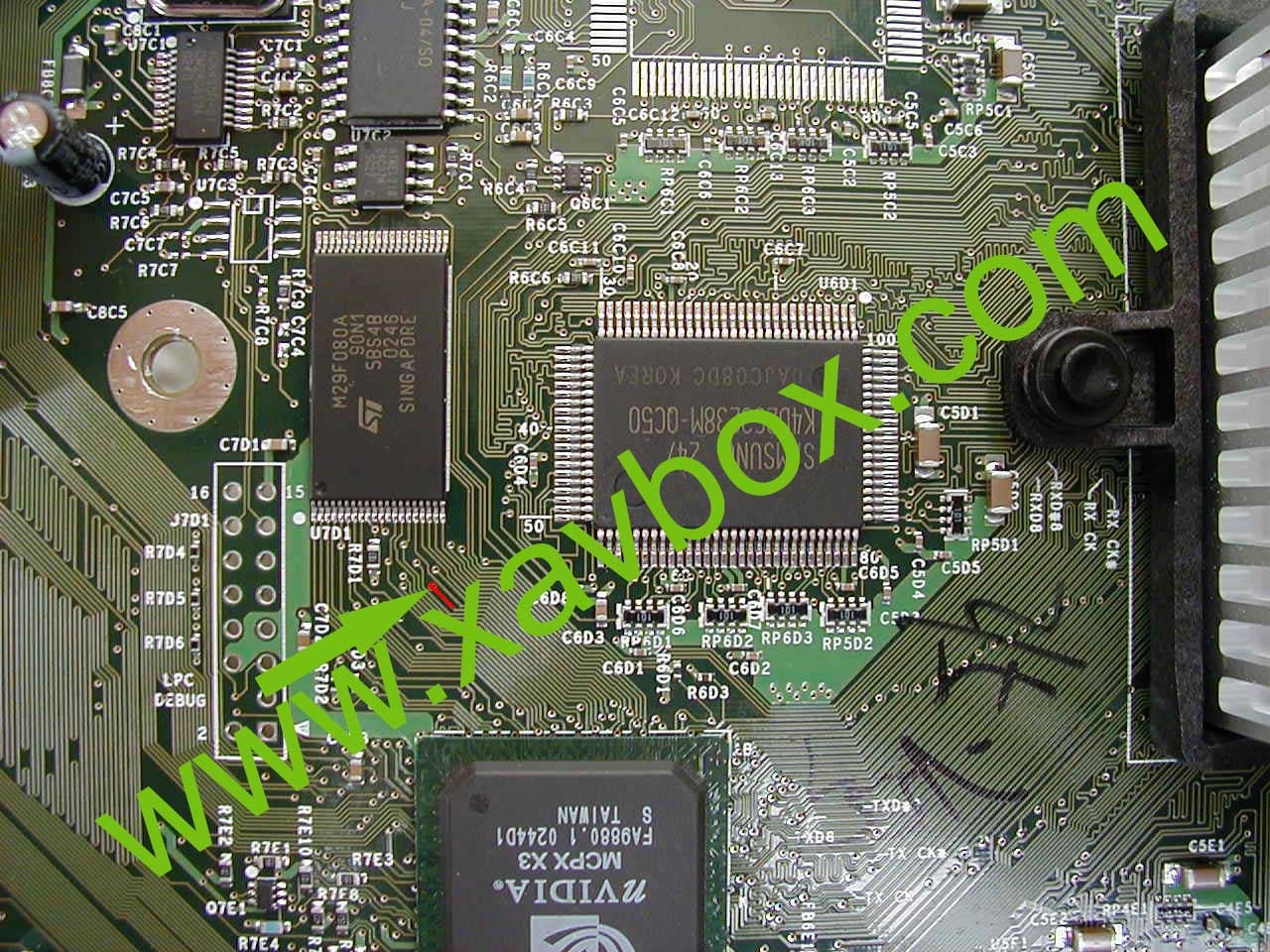

Le D0 que l'on trouve sur les Xbox v. 1.2 (les translucides), les 1.3 / 1.4 et 1.5
PHOTO HR	PHOTO HR

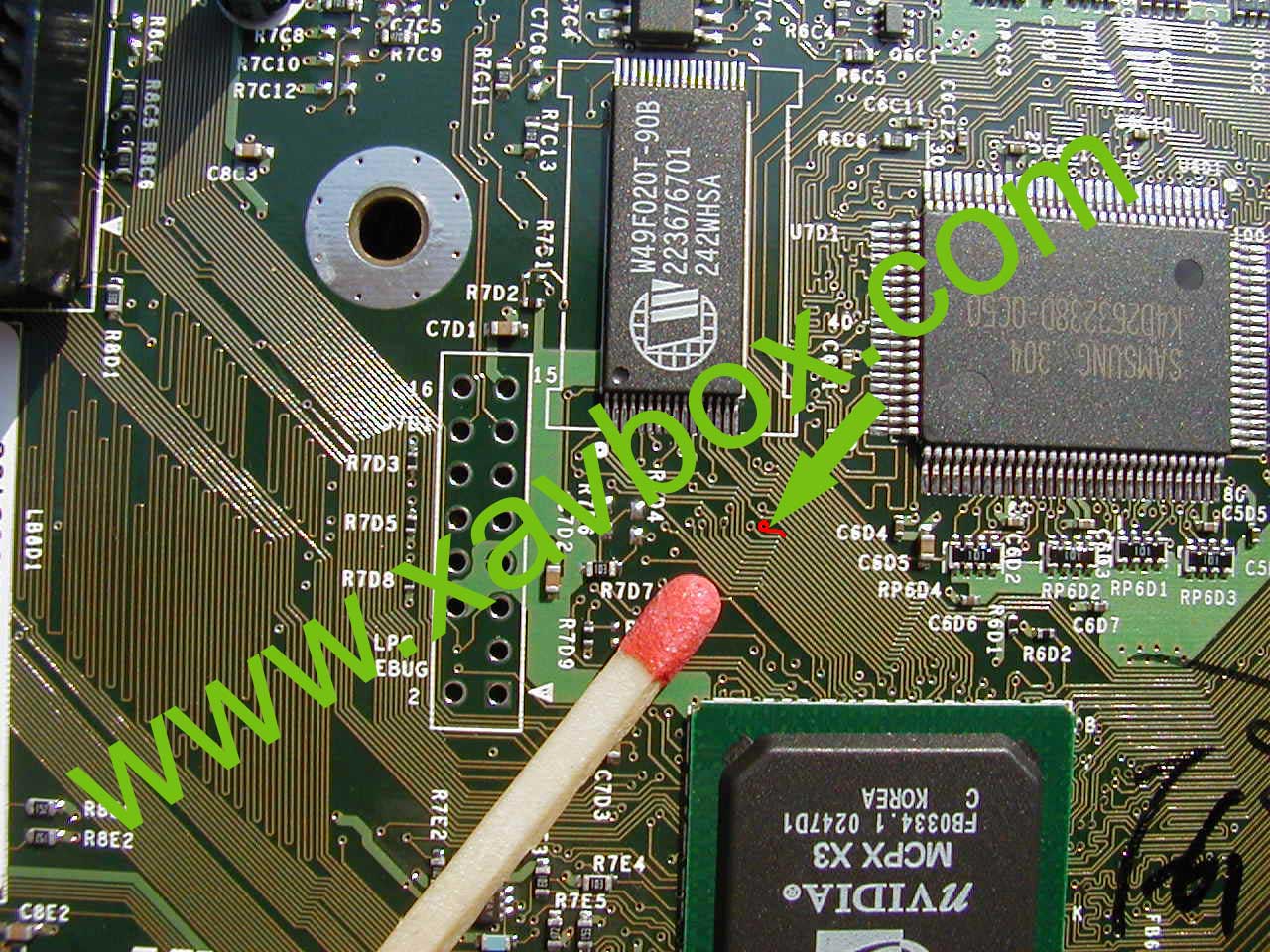

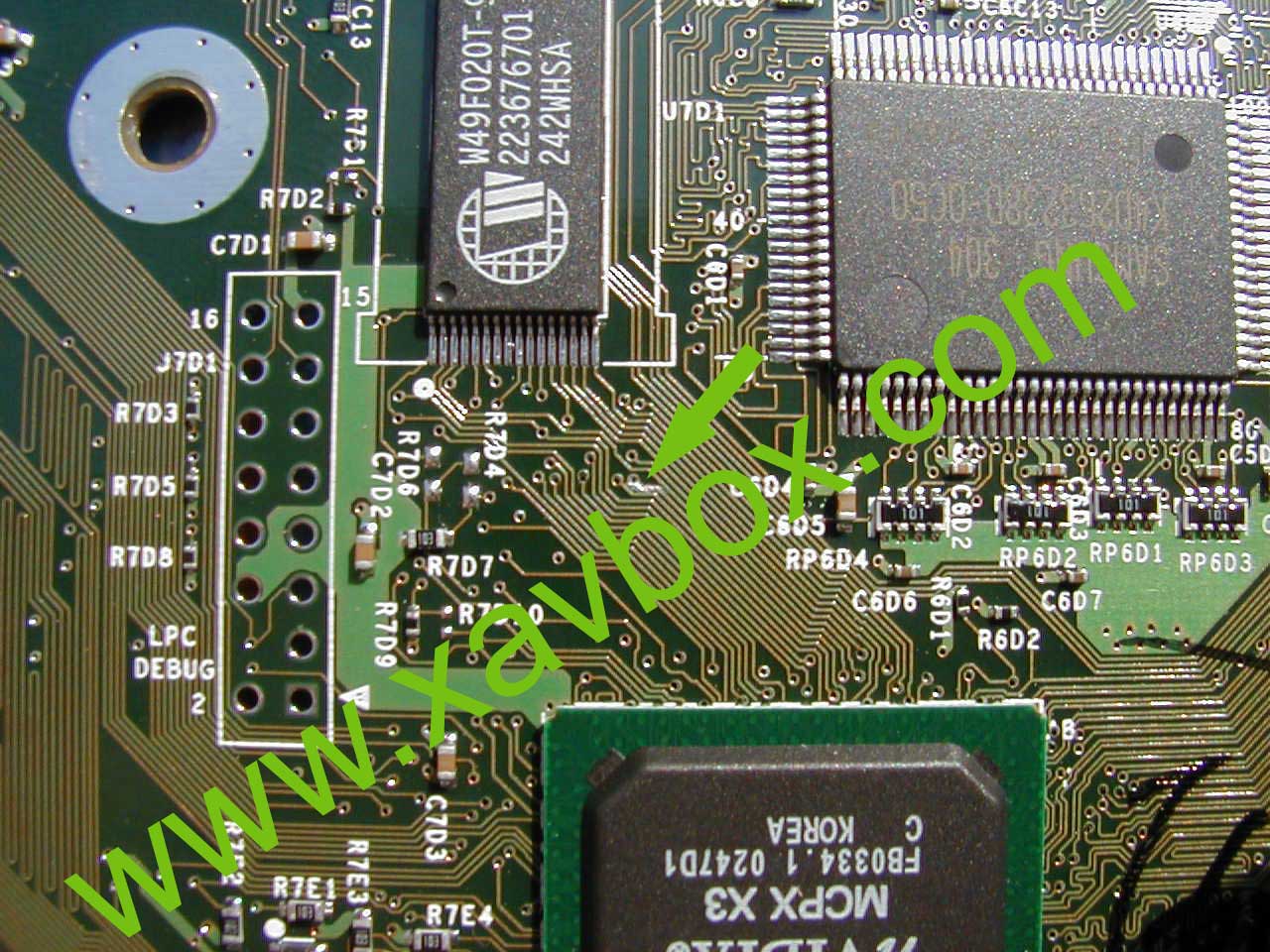

à côté d'une allumette...	une fois le vernis gratté
PHOTO HR	PHOTO HR
Le D0 vue du dessous de la carte mère (attention 2 modèles différents également)
PHOTO HR	PHOTO HR
PHOTO HR	PHOTO HR
