DUO X

puce xbox

Tout d'abord un GRAND MERCI à  la TEAM OMEGA  http://www.duomodchip.com
qui m'a envoyé des puces Duo X2 en échantillons.

n'est plus en vente, alors achtez une Duo X2

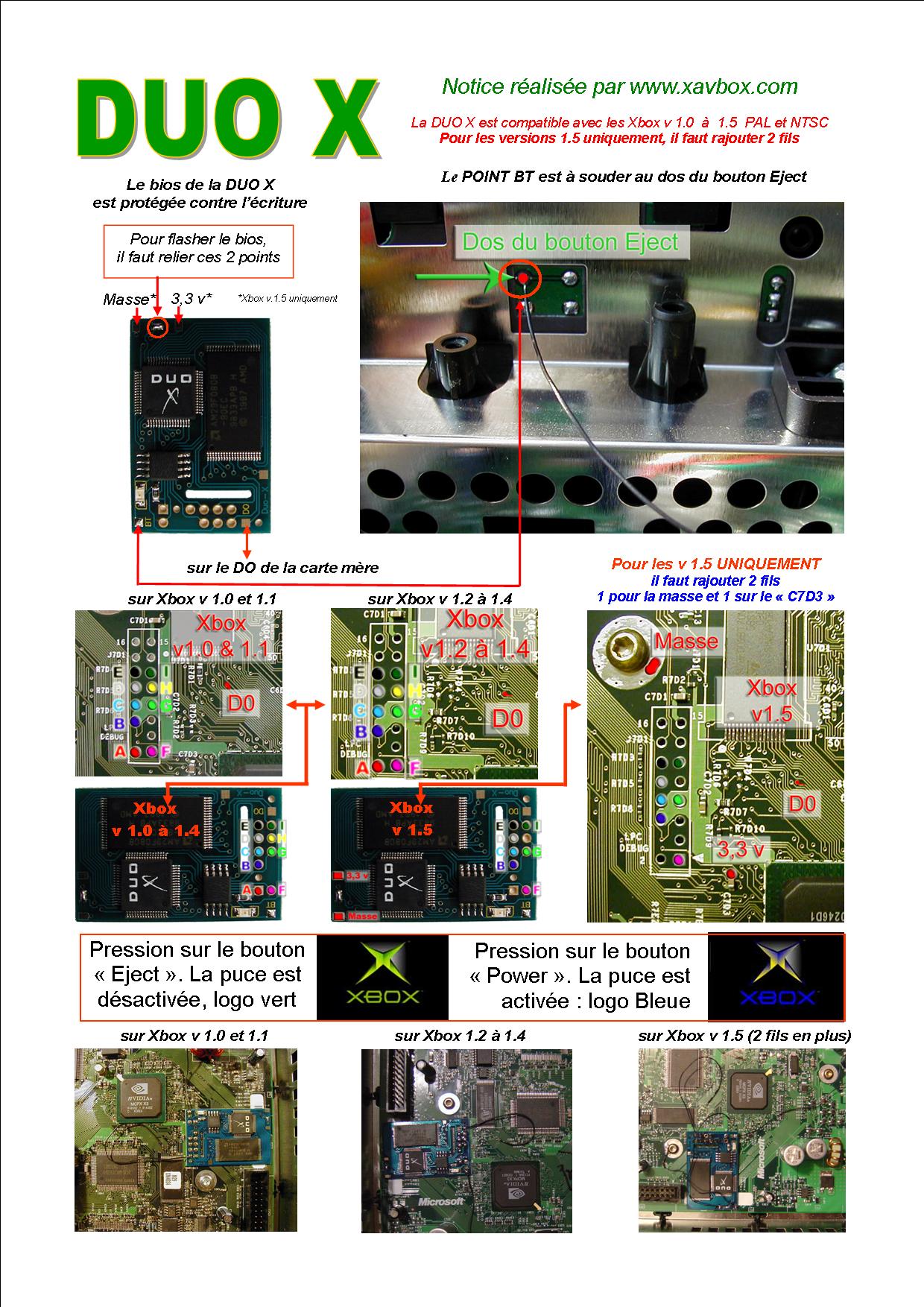

Plan de montage XAVBOX de la DUO X

Compatibilitée :

Xbox Pal et Ntsc v. 1.0 - 1.1 - 1.2 - 1.3 - 1.4 - 1.5

Caractéristiques techniques :

• facile à désactivée
• un led clignote sur la puce
• on peut utiliser un bios de 1 Mo
• 9 points de soudure + 2 fils
• permet de jouer les originaux
• permet de jouer avec les sauvegardes des originaux
• permet de lancer les codes non signés
• Run Debug Executables : accepte les programmes (xbe) compilés pour la "xbox debug"
• pas besoin de patch pour le Hack 1
• pas besoin de patch pour le Hack 1
• gère l'IGR
• Eject trick hack : la xbox ne redémarrera pas si vous appuyez sur le bouton eject
• DVD Reset
• patch Evox HDD
• peut gérer les DD supérieurs à 137 Go
• détecte automatiquement Evolution X

 Le bios peut être flashé, néanmoins, ce n'est conseillé. Avant de flasher la puce, s'assurer que le bios est bien compatible avec la version de votre Xbox et votre puce. La puce est protégée contre le flashage, pour la flasher il faut relier les deux point du haut de la puce à l'aide d'une goutte de soudure.
Le bios peut faire 1 Mo
Soit vous mettez le bios Evox M7 soit le Xecuter 4979.67
Le flashage se fait directement à partir d'Evolution X.
Si vous avez un message d'erreur du type "puce protégée", c'est qu'il vous manque les lignes suivante dans la partie [Bios] du fichier evox.ini :

0x01d5,"AMD - Am29F080B",0x100000
0x04d5,"FUJITSU - MBM29F080A",0x100000

Ensuite il faut redémarrer la Xbox afin que la mise à jour soit prise en compte..

Utilisation :

Pas besoin de mettre un interrupteur pour désactiver la puce : il suffit de démarrer la Xbox en appuyant sur le bouton Eject => ça simplifie la vie, et donc l'interrupteur pour le Live est totalement inutile !
Bouton "Power" => la puce Duo X est activée
Bouton "Eject" => la puce Duo X est désactivée

Démarrage de la Xbox à l'aide du bouton "Eject" Le logo vert original de Microsoft apparaît	Démarrage de la Xbox à l'aid e du bouton "Power" Le logo bleu (selon le bios) apparaît avec écrit "Xecuter 2" à la place de "Microsoft"
puce désactivée (pour Xbox Live)	puce activée

Installation :

3 types d'installations possible :

• à l'aide d'un Pin Header
• à l'aide de fils
• directement sur la carte mère (sur le port LPC)

Nécessite la soudure de 2 fils :

• 1 fil pour relier le point "D0"
• 1 fil pour relier le "BT" au dos du bouton Eject (en haut a gauche quand on regarde le bouton de l'intérieur de la console)

Voir également la rubrique "Tutos" où vous trouverez
des explications détaillés
pour l'installation de cette puce.

page mise à jour le 25 février 2004
